高精度三维扫描仪

2017-10-23

关键词:三维扫描仪    高精度三维扫描仪   三维扫描
什么是高精度三维扫描仪?

三维扫描仪(3D scanner) 是一种科学仪器,用来侦测并分析现实世界中物体或环境的形状(几何构造)与外观数据(如颜色、表面反照率等性质)。搜集到的数据常被用来进行三维重建计算,在虚拟世界中创建实际物体的数字模型。

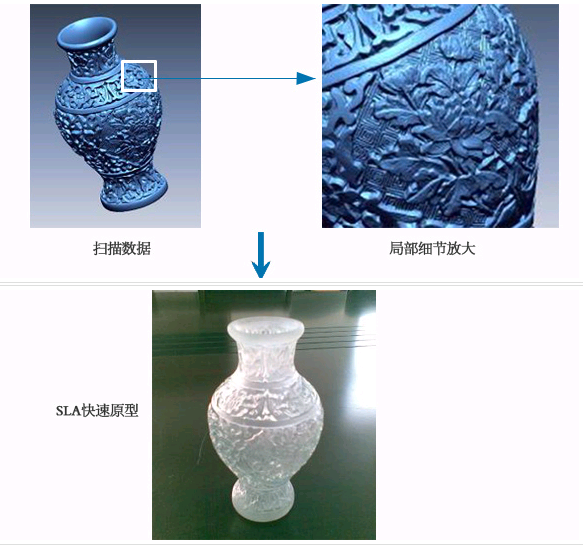

工艺品三维扫描

三维扫描仪(3D Scanner)的一项重要的参数就是精度。高精度三维扫描仪可以保证扫描得到的数据更加准确,质量更加可靠,后期数据的应用更加方便。其次考虑的就是扫描的速度,扫描速度直接影响扫描的效率,高速扫描可以确保有高效率作业。还有就是软件系统,对点云(Point Cloud)进行处理,三维扫描仪所配置的软件目前已经多样化,而且各家都有各自相匹配的应用软件,但是在使用上都大同小异,在满足基本的使用功能也增加了某些特定的功能以方便使用,完善产品功能,提升市场竞争力。

高精度三维扫描仪功能介绍

①高精度三维扫描仪的用途是创建物体几何表面的 点云(point cloud),这些点可用来插补成物体的表面形状,越密集的点云可以创建更精确的模型(这个过程称做三维重建)。若扫描仪能够取得表面颜色,则可进一步在重建的表面上粘贴材质贴图,亦即所谓的材质映射(texture mapping)。

②高精度三维扫描仪可模拟为照相机,它们的视线范围都体现圆锥状,信息的搜集皆限定在一定的范围内。两者不同之处在于相机所抓取的是颜色信息,而三维扫描仪测量的是距离。

高精度三维扫描仪应用领域

牙模

精细工艺品

珠宝

精密模具

制鞋

雕刻(核雕、玉雕等)

木雕行业应用案例:

高精度三维扫描仪用于木雕行业是必然趋势,传统的木雕加工靠手工来进行,生产成本高,产量低,质量不可控。采用三维扫描技术后,师傅只需要雕出一个样板,后面的大部分工作即可交给雕刻机去完成,可大大提高生产效率,降低人工成本。技术路线如下:

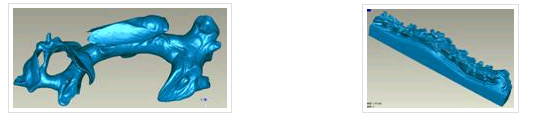

镂空木雕扫描

高精度三维扫描仪操作注意事项

1.避免震动,扫描时环境的光线不要太强,暗室操作的会更好;

2.光滑反光的物体最好喷显像剂;

3.对于容易变形的物体,尽量不要移动物体,可以考虑移动设备进行扫描;

4.重叠的部分尽量减少扫描的次数;

5.补拍缺陷的地方,有的地方就不用去全选;

6.根据情况灵活借助适当的辅助工具,比如薄的物体,可用小物体一起扫描,最后切去小物体部分;

7.被测物体和镜头的距离要调整合适。

高精度三维扫描仪设备推荐

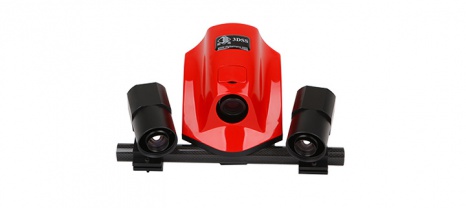

 • 白光精密型三维扫描仪(3DSS-MINILED-III)

 • 蓝光精密型三维扫描仪(3DSS-MINILEDB-III)

3DSS精密型三维光学扫描仪是上海数造为适应精密零部件、精细产品的3D扫描需要,运用我公司最新技术成果而研发的高精度面结构光三维扫描仪。根据光源的不同具有蓝光和白光两种不同款式,蓝光型三维扫描仪弥补了白光型三维扫描仪在复杂环境光和强照度环境下扫描精度不足的缺陷。
