精密型三维扫描仪

产品基本信息

3DSS精密型三维扫描仪是上海数造为适应精密零部件、精细产品的3D扫描需要,运用我公司新技术成果而研发的面结构光三维扫描仪。
3DSS精密型三维光学扫描仪根据光源的不同具有两种不同款式,即
• 白光精密型三维扫描仪(3DSS-MINI-III)
• 蓝光精密型三维扫描仪(3DSS-MINIB-III)
蓝光精密型三维扫描仪弥补了白光精密型三维扫描仪在复杂环境光和强照度环境下扫描精度的不足。

产品详细信息

精密型三维扫描仪性能参数

 1) 单幅扫描范围:100mm(X)X75mm(Y)/50mm(X)X40mm(Y)

 2) 光栅发生器: LED冷光源,黑白数字光栅投影器,分辨率1280X768;

 3) 单幅测量精度: ±0.01mm

 4) 测量点距:0.04mm~0.08mm;

 5) 扫描时间(每幅,秒):<3s;

 6) 扫描景深:50mm;

 7) 单次扫描分辨率 1,310,000 / 3,000,000 / 5,000,000;

 8) 扫描头重量:2.8Kg

 9) 扫描头尺寸:300mmX200mmX160mm

 10) 点云输出格式:GPD, STL, ASC, IGS,WRL等;能与常见的逆向软件、CAD软件兼容

精密型三维扫描仪扫描软件功能

1)具备系统标定、点云扫描、三维显示等基本功能;

2)扫描软件3DSS V12.0

3)具备参考点识别与全自动拼接功能;

4)具备深色物体扫描功能;

5)数据输出格式:扫描软件具备GPD和STL输出格式,可以输出ASC、WRL(纹理特征)以及具有法向量的四边形网格;

6)在扫描得到物体三维形状的同时还可以扫描得到并且输出纹理信息;

7) 扫描数据自动保存,不占用扫描时间;

8)支持对重叠点云自动选取较佳数据,自动裁剪,具有局部法向量,geomagic软件处理时,必须能够运用"select best data"功能,根据法向量自动判断哪个数据较好,从而自动剔除不好的数据;

9)能很好处理1mm左右薄壁件的扫描数据。

产品应用

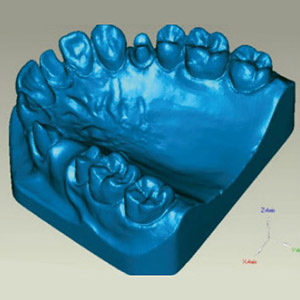

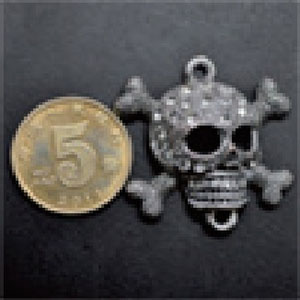

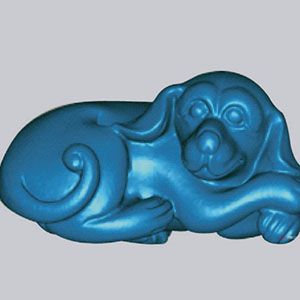

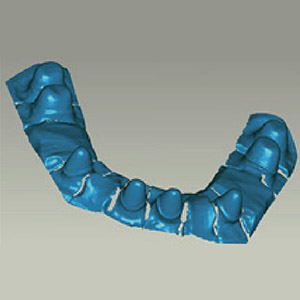

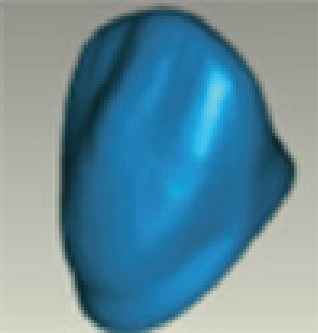

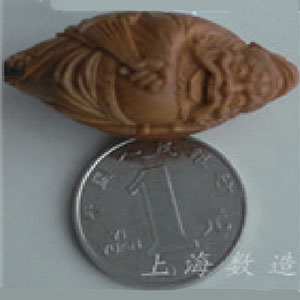

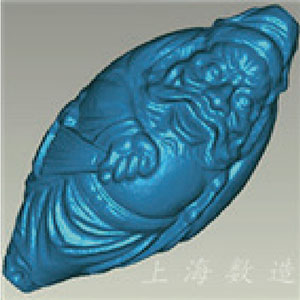

3DSS精密型三维光学扫描仪对小物体的细节和纹饰还原能力强,可用于对下列物品的扫描:牙模、精细工艺品、珠宝 、精密模具雕刻(核雕、玉雕等)

应用案例
